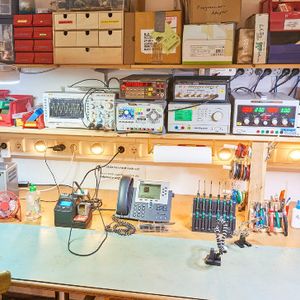

Unser E-Eck ist mit allerlei Werkzeug ausgestattet. Diese Seite soll einen kleinen Überblick und Kurzanleitungen liefern um sich mit den Geräten zurecht zu finden.

Oszilloskop

Das Modell ist ein Rigol DS2072A mit 300Mhz und 2 Eingängen. Die vollständige Anleitung der DS2000-Serie kann hier heruntergeladen werden: https://www.batronix.com/pdf/Rigol/UserGuide/DS2000_UserGuide_EN.pdf

Sonstige Messgeräte

Es stehen unter anderem verschiedene Multimeter, Messzangen, Kabeltester, Logic-Analyser ein Duspol oder ein RC-Tester zur Verfügung. Auch speziellere Messgeräte wie das KEITHLEY 199 SYSTEM DMM sind in unserer Sammlung.

Frequenzgenerator

Der Frequenzgenerator ist ein ITT GX 239 und hat einen Frequenzbereicht von 0.1 Hz bis 2 Mhz. Das Gerät beherrscht verschiedene Signalformen wie Rechteck, Dreieck und Sinus. Spannungs-Pegel, Dämpfung und DC-Offset sind zusätzlich einstellbar.

Heißluftstation

Die Heißluftstation ist eine AOYUE 852A+. Laut Datenblatt ist der einstellbare Temperaturbereich 100-480°C. Außerdem lässt sich die Luftmenge regeln. *Achtung* Es ist wichtig die Station vor dem Abschalten auf "COOL DOWN" zu stellen um das Heizelement zu schonen!

Verschiedene Netzteile

In unserem E-Eck stehen verschiedene Netzteile zur Verfügung:

  • RIGOL DP832A (30V / 3A, 30V / 3A, 5V / 3A, DC, max 195 W)
  • Voltcraft DPS 4005PFC (0-40V, 0-5A)
  • McPower LAB 2303 (30V / 3A, 30V / 3A, 5V / 3A, DC, max 195 W)

Trenntrafos

Wir besitzen einen Regelbaren, sowie einen Festpannungs-Trenntrafo. Das Arbeiten mit einem Trenntrafo kann von einem Stromschlagen schützen, aber auch bei falscher Verwendung gefährden. Bitte informiere dich vorher wenn du an 230V arbeiten willst und such dir gegebenenfalls Hilfe.

Wichtige Regel: Schaltungen, die am Trenntrafo hängen nur mit einer Hand anfassen. Die andere Hand hinter den Rücken klemmen um Stromfluss zwischen den Händen zu verhinden!

Lötstationen

Folgende Lötstationen sind in unserem Inventar:

  • JBC C210-018
  • Weller WECP 20

Die JBC ist nur nach Einweisung zu verwenden! Die Lötspitzen sind sehr teuer und empfindlich und können bei falscher Verwendung beschädigt werden!

Entlöstation

Unsere Entlöstation ist eine ZD-915. Bei richtiger Verwendung und Temperatur können Bauteile problemlos ausgelötet werden. Das Gerät muss regelmäßig gereinigt werden um die volle Leistung zu erzielen

Mikroskop mit Monitor

Unser Mikroshop ist ein Minsvision 1080 p HDMI digital kamera 7-45X trinocular. Das Mikroskop besitzt eine Kamera mit angeschlossenem Monitor. Das HDMI Signal wird zusätzlich ins Netzwerk gestreamed und ist unter *TODO* erreichbar.

Bauteile und Komponenten

Wir versuchen alle möglichen und nützlichen Komponenten auf Vorrat zu halten. Eine genaue übersicht findest du in unserem partkeepr.

  • SMD-Komponenten (Caps, Kerko, Widerstände)
  • Arduinos (Mega, Nano, Uno, ESP8266, ...)
  • Fertige Komponenten wie Relay-Module, Funkmodule, etc
  • Widerstände
  • Potis
  • Kondensatoren (Folie, Elko, Keramik, ...)
  • Kabel/Jumper-Wire
  • Relais
  • ufm.
