Beschreibung
Um unsere Lounge zu Beleuchten wurde der Raum mit DMX verkabelt. DMX ist ein gebräuchliches Bus-System in der Lichttechnik. Hier stehen pro "Universe" maximal 512 Kanäle zur Verfügung. Ein Universe beschreibt eine Bus-Leitung, wobei diese in unseren Beispiel durch einen weiteren Adapter erweitert werden kann.
Jeder DMX Kanal deckt den Wertebereich von 0-255 ab. Ein DMX-Gerät kann 1 bis n Kanäle belegen. Hierbei ist darauf zu achten, das sich die Kanäle nicht überschneiden. Da es aber in DMX nur einen Master geben kann, musste nach einer Lösung gesucht werden, um mehreren Clients gleichzeitig das Schreiben auf den Bus zu ermöglichen.

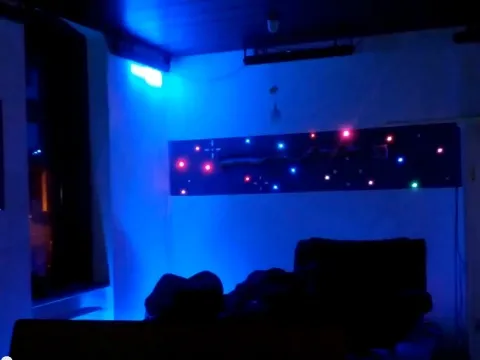

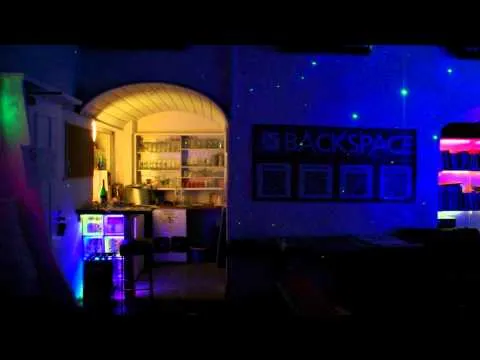

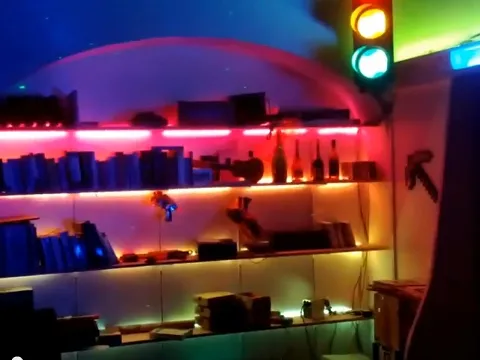

Videos unserer Lounge auf Youtube:
Hardware
Zum senden des DMX-Signals verwenden wir die DMX Artnet Node von Ulrich Radig. Die kleine Platine braucht im vergleich zum RaspberryPi relativ wenig Strom und übersetzt ArtNet-Pakete zu DMX.
Die Konfiguration erfolgt über ein C#-Programm welches per Broadcast die IP-Adresse der Node setzt.
DMX Geräte
Folgende DMX Geräte sind bei uns im Hackerspace vorhanden:
| Menge | Name | Datenblatt |
|---|---|---|
| 12 | Stairville LED Bar 252 DMX RGB | Bedienungsanleitung |
| 4 | Varytec LED Nano Rapid Beam RGBW | Bedienungsanleitung |
| 1 | Moving Head SRM-6113 | Bedienungsanleitung |
| 1 | dmx2rgb Platine | Dokumentation |

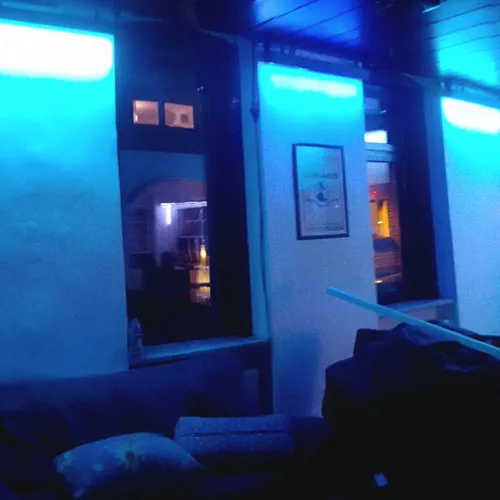

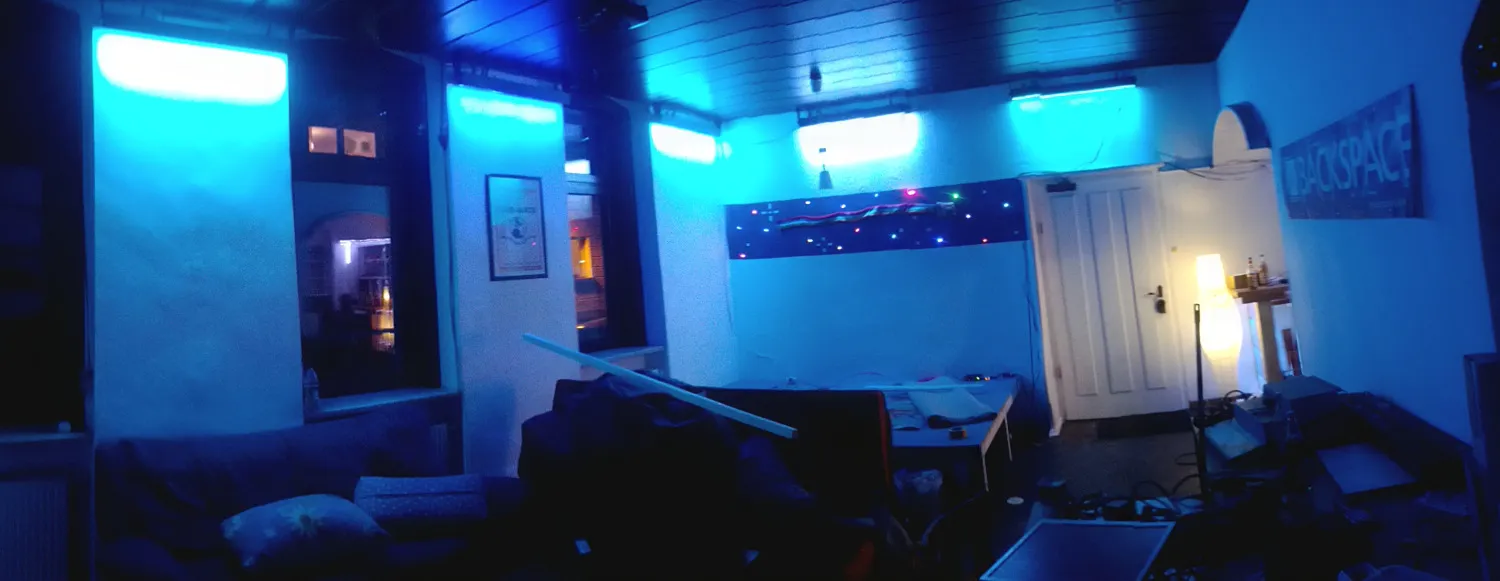

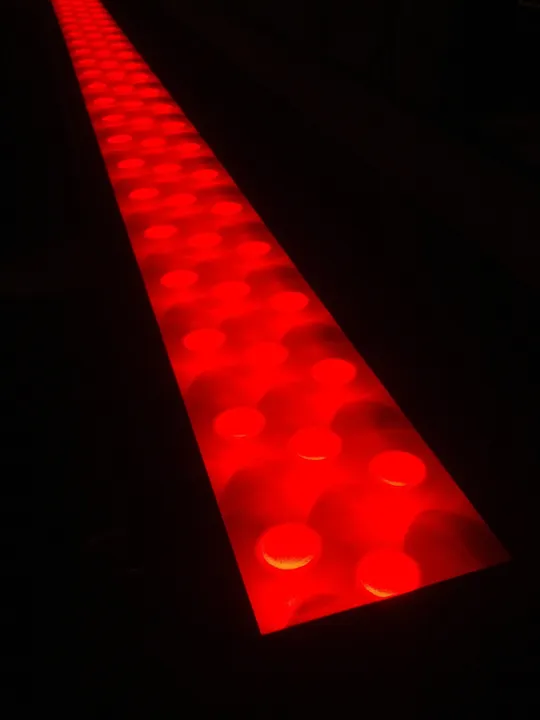

In unserer Lounge wurden bisher 5 ''Stairville LED Bar 252 DMX RGB'' verbaut. Zusammen mit ptflea wurden diese an der Decke verschraubt, und zusätzlich mit Fangseilen gesichert. Ausserdem wurden von stoon defekte LEDs in den LED-Bars ausgetauscht und an die Front mit Diffusor-Folie verkleidet. Unser Regal wird mit LED-Stripes über die dmx2rgb-Platine beleuchtet.

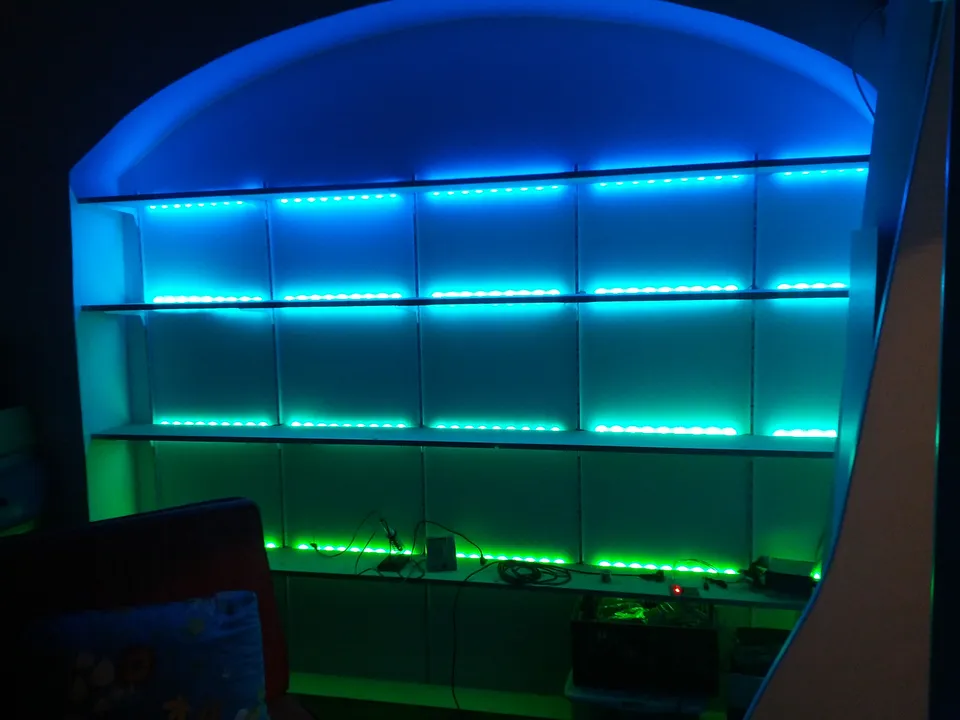

RGB-Regal
Für unser RGB-Regal in der Lounge haben wir einfache RGB LED-Stripes verwendet, die wir an die Rückseite der Regalbretter geklebt haben. Diese haben wir mit 4-adriger Litze an die dmx2rgb-Platine gelötet. Hiermit können wir nun alle Reihen getrennt über DMX ansteuern. Unter Vollast (alles weiß) benötigt das Regal inklusive Ampel und Türbeleuchtung 36 Watt.
Software
Artnet-Node
Der Server ist vom internen Netz unter 10.1.20.12 oder bevorzugt von lighting.core.bckspc.de
Client
Webinterface
Es gibt eine sehr rudimentäres Webinterface, dieses ist aus dem Internen Netz http://lightjs.core.bckspc.de erreichbar.
DMX Adressen
Unsere DMX-Adressen sind wie folgt vergeben:
| Gerät | Beschreibung | Adresse | Kanäle |
|---|---|---|---|
| Stairville LED Bar 252 DMX RGB | Lounge, Tür Rechts | 34 | 11 |
| Stairville LED Bar 252 DMX RGB | Lounge, Tür Links | 45 | 11 |
| Stairville LED Bar 252 DMX RGB | Lounge, Fenster Rechts | 56 | 11 |
| Stairville LED Bar 252 DMX RGB | Lounge, Fenster Mitte | 67 | 11 |
| Stairville LED Bar 252 DMX RGB | Lounge, Fenster Links | 78 | 11 |
| Stairville LED Bar 252 DMX RGB | Lounge, Über Bar | 89 | 11 |
| Stairville LED Bar 252 DMX RGB | Lounge, Über Logo | 100 | 11 |
| Stairville LED Bar 252 DMX RGB | Lounge, Über Regal | 111 | 11 |
| Stairville LED Bar 240/8 | Bar, Richtung Snacks | 122 | 24 |
| Stairville LED Bar 240/8 | Bar, Richtung Küche | 146 | 24 |
| Regal Brett 1 (unten), RGB | Lounge | 200 | 3 |
| Regal Brett 2, RGB | Lounge | 204 | 3 |
| Regal Brett 3, RGB | Lounge | 207 | 3 |
| Regal Brett 4 (oben), RGB | Lounge | 210 | 3 |
| Brett Tür kurz | Lounge | 213 | 3 |
| Brett Tür lang | Lounge | 216 | 3 |
| Ampel | Lounge | 219 | 3 |
| DMX2RGB Bar | Lounge | 248 | 48 |
